形考任务一

绘图要求

按1：1比例绘制。

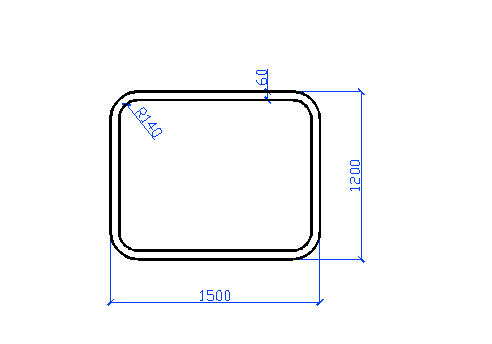

1．绘制平面图形。（20分）

2．绘制平面图形。（20分）



3．绘制指北针。圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。（20分）

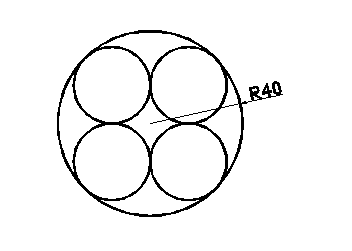

4．抄绘下面的平面图形，已知四个小圆直径相等。（20分）

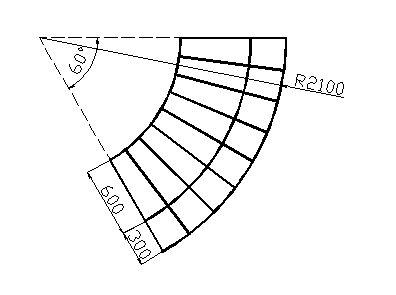

5．绘制平面图形。（20分）



形考任务二

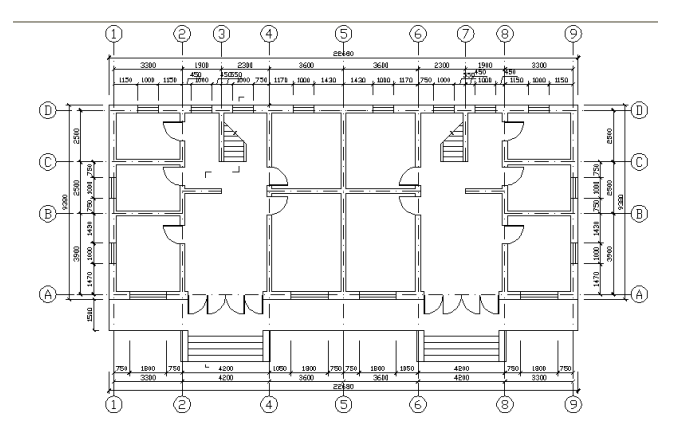

绘制平面图（教材P247页图）

绘图要求：按1：1比例绘制，分层绘图。



请上传.dwg格式的文件

形考任务三

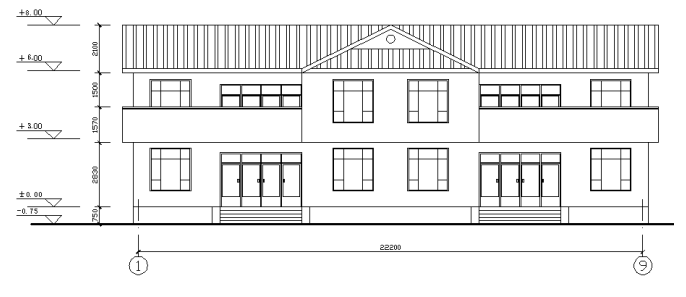

绘制立面图（教材P248）

绘图要求：按1：100的比例画在A3图幅内。（尺寸可以参考作业2平面图和作业4剖面图）



请上传.dwg格式的文件

形考任务四

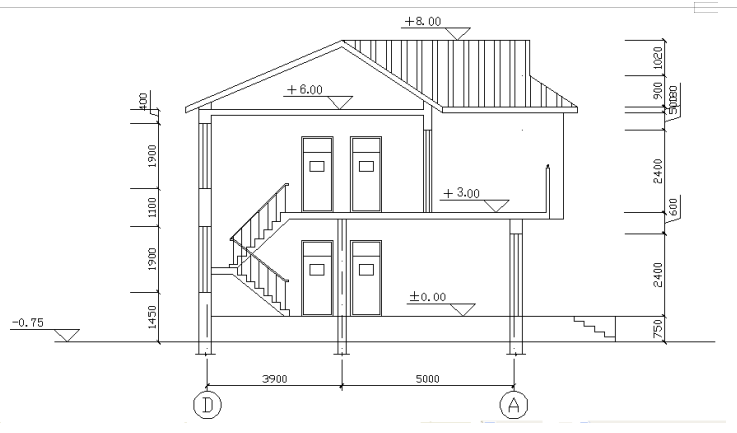

绘制剖面图（教材P248）

绘图要求：按1：100的比例画在A3图幅内。（尺寸可以参考作业2平面图和作业3的立面图）



请上传.dwg格式的文件

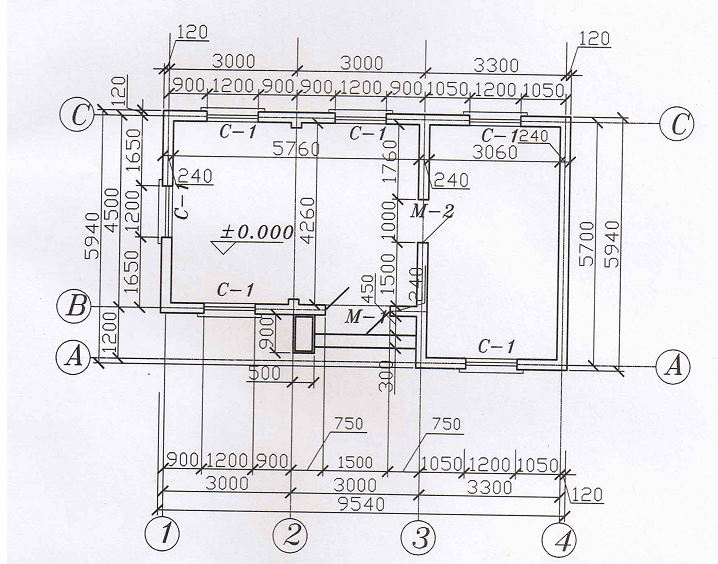

形考任务五

绘图要求：分图层绘制，按1：1的比例绘图。



请上传.dwg格式的文件
